TƯ VẤN LẬP HỒ SƠ HOÀN CÔNG TRONG NHÀ VÀ NGOẠI VI - 6 NHÀ ĐIỀU HÀNH

MÔ TẢ PHẠM VI VẼ HOÀN CÔNG – CƠ ĐIỆN (ME) 6 NHÀ ĐIỀU HÀNH CAO TỐC

(Không bao gồm hệ thống Phòng cháy chữa cháy – PCCC)

1. PHẠM VI CÔNG VIỆC

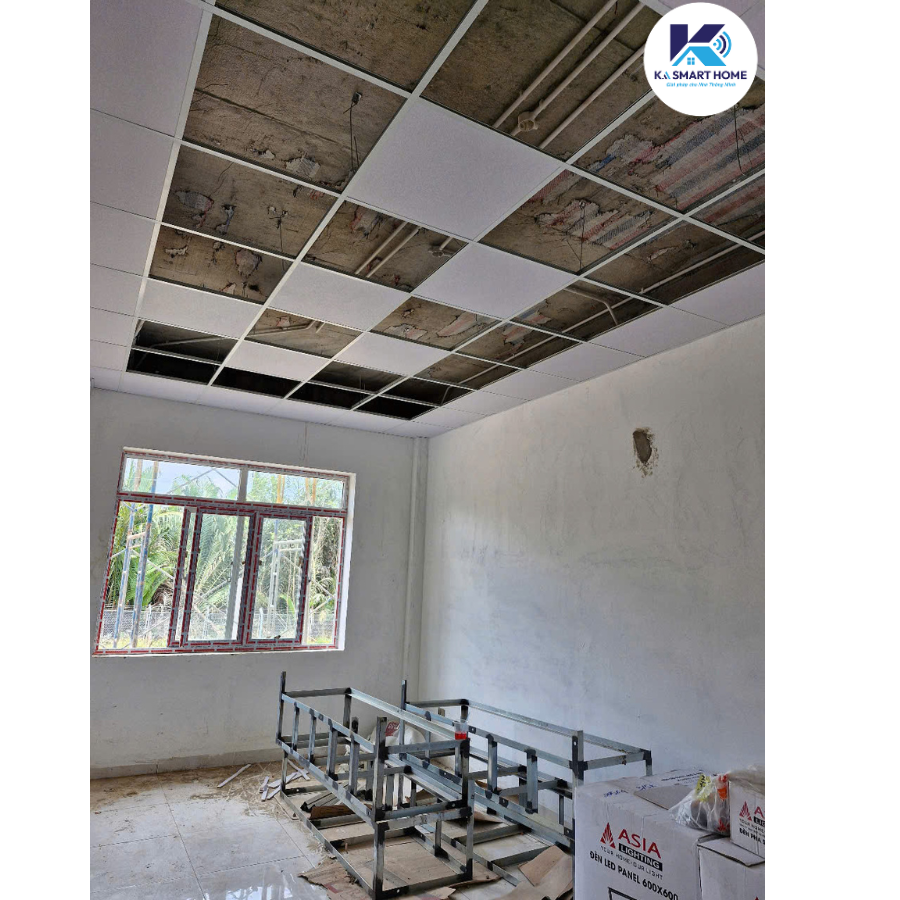

✔️ Vẽ hoàn công hệ thống cơ điện trong nhà và ngoài vi nhà điều hành cao tốc bao gồm:

• Hệ thống điện động lực (ổ cắm, thiết bị điện, tủ điện, máy lạnh…)

• Hệ thống điện chiếu sáng (đèn, công tắc, cảm biến…)

• Hệ thống điều khiển, điện nhẹ (camera, mạng LAN, điện thoại, truyền hình, âm thanh nếu có)

• Hệ thống tiếp địa – chống sét

• Hệ thống cấp thoát nước sinh hoạt (ống cấp nước, thoát nước, thiết bị vệ sinh...)

• Hệ thống HVAC (nếu có):  máy lạnh cục bộ

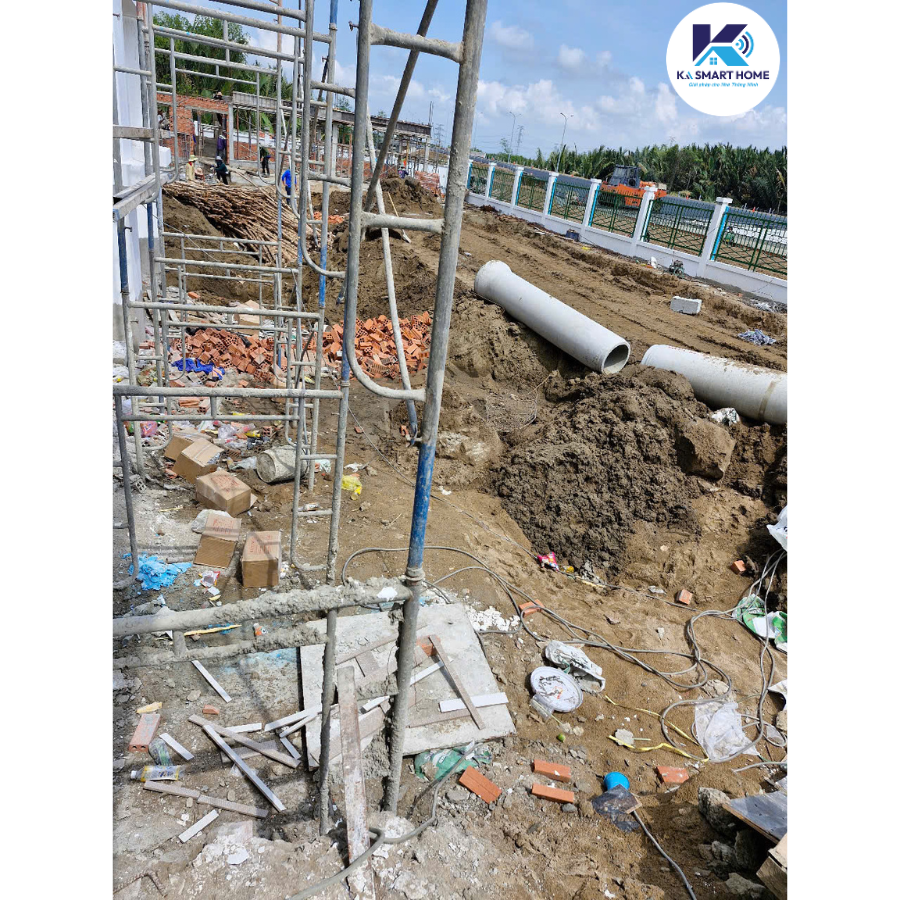

✔️ Ngoài ra, bao gồm các hạng mục ngoài nhà như:

• Đường ống cấp nước, thoát nước ngoài nhà

• Hệ thống cáp ngầm điện, chiếu sáng sân vườn (nếu có)

• Các tuyến cáp kết nối ra trạm biến áp hoặc nguồn cấp chính

2. TÀI LIỆU ĐẦU VÀO YÊU CẦU

📌 Bản vẽ thiết kế kỹ thuật hoặc bản vẽ shop drawing được phê duyệt
📌 Bản vẽ thay đổi trong quá trình thi công (nếu có)
📌 Nhật ký thi công, biên bản nghiệm thu giai đoạn
📌 Hình ảnh, tọa độ thực tế thiết bị, tuyến ống
📌 Hướng dẫn sử dụng thiết bị (nếu cần vẽ ký hiệu chi tiết)

3. KẾT QUẢ BÀN GIAO

📁 Bản vẽ hoàn công các hệ thống cơ điện nêu trên, theo từng bản vẽ:

• Mặt bằng bố trí thiết bị ME

• Mặt bằng đi ống/cáp

• Sơ đồ nguyên lý

• Chi tiết lắp đặt đặc thù (nếu có)

• Ghi chú rõ vật tư, chủng loại đã thi công thực tế

📊 Bảng bóc tách khối lượng hoàn công:

• Chi tiết khối lượng dây cáp, ống, thiết bị đã lắp đặt theo bản vẽ hoàn công

• Ghi chú xuất xứ, model thiết bị (nếu yêu cầu)

• Phục vụ công tác thanh quyết toán

📂 File bàn giao:

• Bản vẽ CAD + file PDF

• File Excel bóc tách khối lượng

• Biên bản nghiệm thu (nếu phối hợp cung cấp)

4. GHI CHÚ

⚠️ Không bao gồm phần PCCC: báo cháy, chữa cháy, bình chữa cháy, hệ thống sprinkler, vòi vách, v.v.
⚠️ Công việc bóc khối lượng căn cứ theo bản vẽ hoàn công thực tế, có thể hỗ trợ kiểm tra chéo so với khối lượng thanh toán dự kiến.
